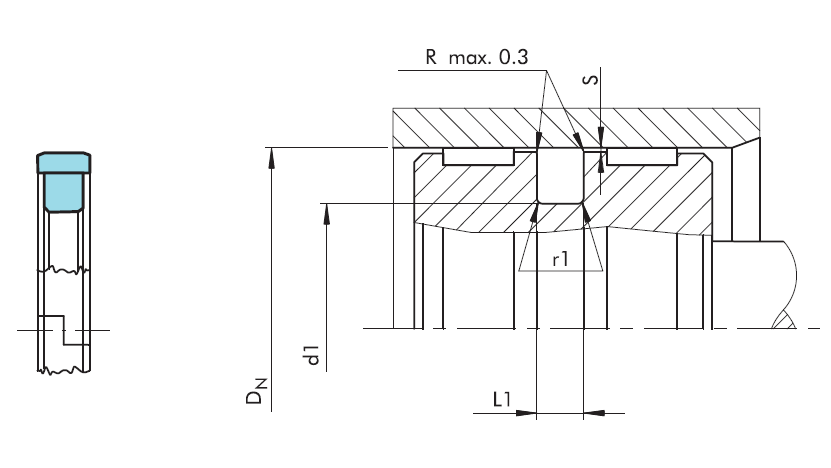

Bei dem doppeltwirkenden Zurcon® Glyd Ring® P
handelt es sich um die Kombination eines Gleitrings
auf Zurcon®-Basis mit Stufenschnitt und
eines Rechteck-Elastomerrings als Vorspannelement.
Er ist mit einer Überdeckung am geschlossenen
Stufenschnitt versehen, so dass in Verbindung mit der
Vorspannung des Rechteck-Rings eine gute Dichtwirkung sichergestellt
wird.
Bei höheren Systemdrücken wird die Vorspannung des
Rechteck-Rings durch das Medium beaufschlagt und der
Zurcon® Glyd Ring® P mit verstärkter Kraft gegen die Gegenlauffläche
gepresst. Bei Druckspitzen kann der Zurcon®
Stufenschnitt-Dichtring einer Ausbauchung des Rohrs folgen,
ohne seine Dichtwirkung zu verlieren.
Dank des hochfesten Zurcon® Kunststoffwerkstoffes sind
doppelt so große Spaltextrusionen möglich wie bei Turcon
® Werkstoffen. Der Stufenschnitt im Ring ist notwendig
für den Einbau in geschlossene Nuten sowie für die Flexibilität
des Dichtrings in Zusammenhang mit der großen
Steifigkeit des Werkstoffes.Technische Daten
Betriebsbedingungen:
Zurcon® Glyd Ring® P wird empfohlen für lineare Bewegungen
(mit einer Hublänge von mindestens der zweifachen
Nutbreite), und wo größere Dichtspalten konstruktiv
notwendig sind.
Druck: 50 MPa Standard
100 MPa Druckspitze
Geschwindigkeit: bis 1 m/s
Temperatur: -30 °C bis +110 °C Standard
-40 °C bis +100 °C und
-15 °C bei +140 °C auf Anfrage
mit Spezialwerkstoffen
Medien: Druckflüssigkeit auf Mineralölbasis
